您当前的位置:首页 » 供应产品 » 隔离放大器

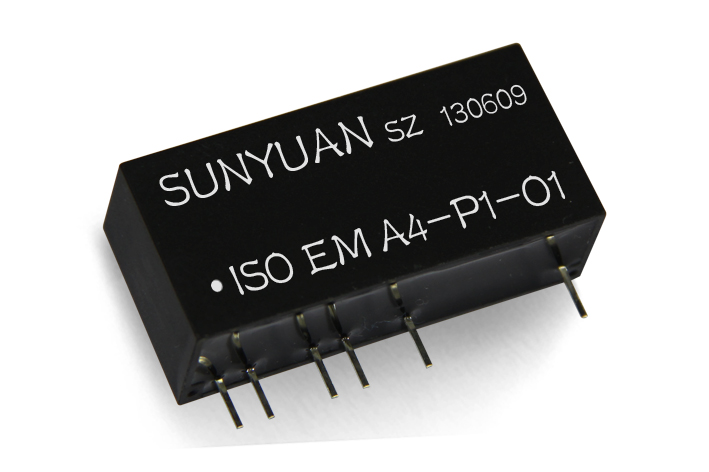

隔离放大器
点击图片查看原图
产品: 浏览次数:17隔离放大器
品牌: SUNYUAN顺源科技
电流信号: 4-20mA
精度: 千分之二
单价: 85.00元/PCS
最小起订量: 10 PCS
供货总量: 9236 PCS
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2016-09-22 10:19
  询价
详细信息
 产品描述



     ISO EM系列4-20mA转0-5V隔离放大器隔离变送器 IC,是一种将(传感器输出)模拟电压或电流信号经隔离转换成精度、线性度相匹配的混合集成电路。产品主要用于工业控制系统中模拟信号输入输出控制,传感器与仪器仪表,PLC信号传输过程的隔离放大转换。系统内部通过DSP、PLC的DA转换输出信号来显示和控制其它装置的可调输出,现场工作电压、电流和各种运行参数的监测及系统外部增加4-20mA(0-20mA)/0-5V标准信号接口等。该IC为标准Sip12 Pin符合UL-94的阻燃封装,占用PCB板面积少。装入仪器内部可以并联安装实现多路信号的监测、隔离和转换。


  IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组模拟信号隔离放大器,输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到3000VDC绝缘电压。ISO EM系列产品使用非常方便,免零点和增益调节,无需外接调节电位器等任何元件,即可实现工业现场信号的隔离转换功能。



     隔离放大器隔离变送器一般都用在用电环境复杂的工业现场,为防止现场环境对产品出现各种干扰或损坏,我们根据多年的生产经验和针对不同环境下用户反馈意见,在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的产品,这些保护电路都以安置在产品中,用户可以直接使用。而对于IC封装的产品,由于受到尺寸空间的制约而无法安装保护器件。所以,请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。

顺源科技为您提供隔离放大器保护电路参考方案:IC封装的隔离放大器变送器外接保护电路 pdf资料下载



产品特点:

●  低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装

●  无需外接电位器等其它元件,免零点和增益调节

●  辅助电源与信号输入、输出之间 3000VDC 三隔离

●  辅助电源:5V/12V/15V/24VDC单电源供电

●  0-75mV/0-2.5V/0-10V/0-±100mV/0-±10与0-±20mA/4-20mA等信号之间的相互隔离、放大及转换

●  工业级温度范围: -45~+85 ℃













●  精度等级:0.1级、0.2级;全量程范围内极高的线性度(非线性度<0.1%)



典型应用:

●  直流电流 / 电压信号的隔离、转换及放大

●  工业现场信号隔离及长线传输

●  模拟信号地线干扰抑制及数据隔离、采集

●  4-20mA(0-20mA)/0-5V等信号的隔离及变换

●  PLC/PCC/DCS及仪器仪表与传感器信号收发

●  信号远程无失真传输

●  电力监控、医疗设备隔离安全栅

●  传感器4-20mA模拟信号一进二出、一进三出、















二进二出隔离、放大、转换功能实现



详细技术资料ISO EM U-P-O与ISO EM U-P-O系列)模拟量隔离放大器变送器IC 资料下载



产品选型举例

例1:  信号输入:0-5V; 信号输出:0-5V;         辅助电源:24VDC。

           产品型号: ISO EM  U1-P1-O4



例2:  信号输入:0-10V; 信号输出:0-20mA; 辅助电源:12VDC。

           产品型号: ISO EM  U2-P2-O2



例3:  信号输入:4-20mA; 信号输出:0-5V;    辅助电源:5VDC。

           产品型号: ISO EM  A4-P3-O4



常用隔离放大器隔离变送器相关产品现场匹配、应用选型技术资料参考(pdf 下载):



1、 隔离放大器最新应用方案:现场模拟信号带宽与隔离变送器频响匹配技术



2、 IC封装隔离放大器隔离变送器信号与电源部分外接保护电路图



3、 ISO mV系列:毫伏级模拟微小信号专用隔离放大器IC



4、 ISO EM U(A)-P-O-T系列:零点、增益可调型模拟量隔离放大器隔离变送器



5、 ISO EM A(U)-P-O-S系列:输入端配电型隔离变送器IC



6、 ISO EM U(A)-P-O-SD 系列:零点增益可调节的输入配电型隔离变送器IC



7、 ISO EM-U(A)-P-O-O系列:1进2出低成本小体积IC封装的模拟量隔离变送器隔离放大器



8、 ISO EM A-P-O系列:0-±10V双向直流(电压/电流)信号隔离放大器隔离变送器IC



9、 DIN3 ISOEM U-P-O(A-P-O)系列:单路DIN35导轨安装低成本小体积隔离变送器



10、DIN 1X2 ISOEM U(A)-P-O系列:一进二出DIN35导轨安装隔离变送器



11、DIN 2X1 C-P-O系列:2进1出模拟量平均值隔离变送器



12、DIN 2X2 ISOEM U(A)-P-O系列:二进二出DIN35导轨安装隔离变送器



13、DIN 1X3 ISOEM U(A)-P-O系列:一进三出DIN35导轨安装隔离变送器



14、DIN 1X4系列 :一进四出模拟信号隔离变送器隔离放大器



15、DIN ISO AC系列:无源型两线制交流转直流(AC/DC)信号隔离变送器



16、ISO EMH 4-20mA系列:轨道电压监测专用高隔离安全栅



17、ISO F-P-O系列:频率信号(FV/ FI转换)隔离变换器IC



18、ISO U(A)-P-F系列:模拟信号转频率脉冲信号(V/F)隔离变送器IC



19、ISO EM RMS-P-O系列:模拟量真有效值(RMS)信号隔离变送器隔离放大器



无源型隔离放大器隔离变送器IC  详细技术资料下载:

1、4-20mA(0-20mA)电流环路隔离器IC: ISO 4-20mA



2、4-20mA两线无源 I/V 转换隔离变送器IC:  ISO 4-20mA-O系列



3、4-20mA隔离控制器(有源信号调控PLC电流回路有源负载)IC:ISO 4-20mA-E



4、两线制无源传感器4-20mA回路隔离配电器IC:ISO 4-20mA-F



5、两线制电压信号配电隔离变送器IC:ISO V-4-20mA



隔离放大器隔离变送器IC,ISO EM 系列典型应用接线图(ISO EM A-P-O / ISO EM U-P-O):







零点、增益可调节型隔离放大器IC,ISO EM-T 系列典型应用接线图(ISO EM A-P-O-T / ISO EM U-P-O-T):





输入端隔离配电型隔离变送器IC,ISO EM-S 系列典型应用接线图(ISO EM A-P-O-S / ISO EM U-P-O-S):



PIM LED7系列模拟量智能变送表新品简介



产品功能选型定义 :http://www.sun-yuan.com/download/html/DownDetail_161.html



一、    无源型智能变送表(无需外接辅助电源)典型应用接线图:有6 种不同类型模拟量隔离转换、配电控制方式。

             无源型智能变送表应用图1~应用图6 , 参考资料:http://www.sun-yuan.com/products/html/PDetail_139.html



二、   有源型智能变送表(需外接电源)典型应用接线图:有6 种不同类型的模拟信号隔离放大、转换变送控制方式。

            有源型智能变送表应用图7~应用图12 , 参考资料:http://www.sun-yuan.com/products/html/PDetail_140.html



三、   RS232/RS485总线、RJ45以太网模拟量与数字量(AD/DA)隔离转换智能变送表典型应用图:有4 种类型。

   模拟量与数字量智能表应用图13~应用图16 , 参考资料:http://www.sun-yuan.com/products/html/PDetail_141.html
